JANSEN POWERWAVE • ZEMNÍ KOLEKTOR

Maximum performance. For sure.

JANSEN Powerwave je profilované potrubí navržené pro geoexchange aplikace. U tepelných čerpadel IVT země–voda ho používáme jako naše preferované plošné řešení tam, kde to podmínky pozemku umožňují.

Č. 1V INSTALACÍCH JANSEN POWERWAVE
ŠIROKÁ REALIZAČNÍ ZKUŠENOST IHS

Chci návrh Reálná reference

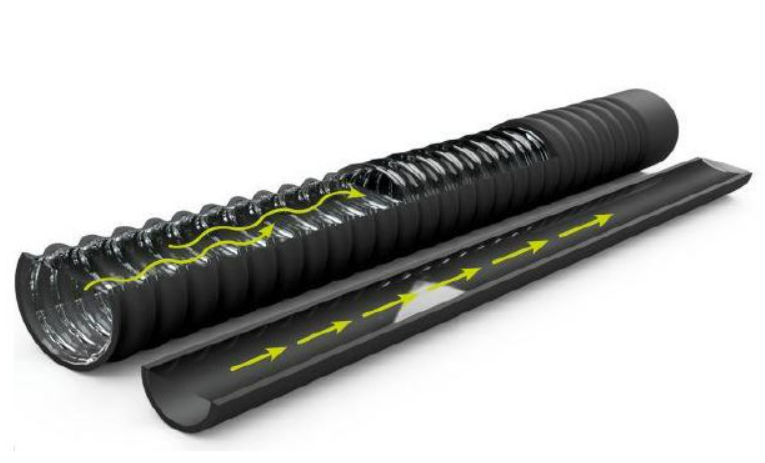

JANSEN Powerwave – profilovaná trubka — JANSEN Powerwave – skutečné profilované provedení

PROČ POWERWAVE

Zemní zdroj rozhoduje o výsledku celé soustavy.

U systému země–voda není kolektor vedlejší příslušenství. Je to dlouhodobý zdroj energie pro tepelné čerpadlo. Proto navrhujeme délku, hydrauliku a uspořádání kolektoru společně s konkrétním výkonem IVT.

Naše zkušenosti z realizací a dlouhodobá zpětná vazba zákazníků potvrzují velmi nízké provozní náklady a stabilní chod správně navržené kombinace IVT + JANSEN Powerwave.

TECHNICKÝ PRINCIP

Pět vlastností, které dělají Powerwave jiným.

Profilování není designový detail. Je součástí tepelného a hydraulického principu potrubí.

Ø 63 mmvnější průměr

0,22 m²/mteplosměnná plocha

2,27 l/mobjem kapaliny

PE 100 RCmateriál potrubí

PN 7,4jmenovitý tlak

Zvětšená výměnná plocha

Vnější zvlnění zvyšuje povrch potrubí na 0,22 m² na jeden metr délky a zlepšuje kontakt se zeminou.

Turbulentní tok

Vnitřní zvlnění vytváří specifické turbulence už při nižších průtocích, což zlepšuje přenos tepla do kapaliny.

Velký akumulační objem

Přibližně 2,27 l kapaliny na metr potrubí pomáhá akumulovat více energie v primárním okruhu.

Nízká tlaková ztráta

Průměr 63 mm snižuje hydraulický odpor a tím i elektrickou spotřebu čerpadla primárního okruhu.

PE 100 RC

Moderní polyetylenový materiál s vysokou odolností je určený pro dlouhodobé podzemní použití.

Flexibilita instalace

Profilované potrubí kombinuje velký průměr s dobrou ohebností; hladké spojovací úseky usnadňují dělení a elektrofúzní spojování.

IVT + JANSEN

GEO 600 nebo PremiumLine EQ + správně dimenzovaný zemní kolektor.

Výkon tepelného čerpadla a velikost primárního okruhu musí být sladěné. Proto řešíme návrh systému od výpočtu přes zemní práce až po naplnění, odvzdušnění a uvedení do provozu.
